Utilisation de Blender Leocad, Mlcad, Ldraw, povray, cura et imprimante 3D

Description

LDraw , Leocad , Mlcad , blender sont des logiciels qui permettent de créer ou utiliser des pièces 3D de lego pour imprimer en 3D à l'aide d'une imprimante 3D.

Le logiciel CURA est le logiciel à utiliser pour envoyer la pièce à imprimer vers l'imprimante 3D.

Notez que vous pouvez utiliser ce site http://www.embossify.com/ ou ce site http://app.selva3d.com/signin (inscription gratuite requise) afin de créer un fichier 3D imprimable à partir d'une image.

---

1. À ne pas faire au local c212 :


   Installation du logiciel LEOCAD uniquement (windows et linux)

   Installez les logiciels linux suivants en tapant dans le terminal :
   sudo apt-get install leocad ldraw-mklist ldraw-parts freecad

   Les pièces seront disponibles dans le répertoire /usr/share/ldraw/parts/, tapez dans le terminal thunar /usr/share/ldraw/parts/ afin de voir ces fichiers

   Notez que ce logiciel vous permet de choisir une pièce, de l'afficher et de la convertir dans différents formats.


2. À ne pas faire au local c212 :
   Si vous utilisez Windows, téléchargez LEOCAD à partir du site suivant : http://www.leocad.org/download.html


3. POUR VOTRE INFORMATION : voici différentes options qui vous permettront de convertir une pièce d'un format à un autre
   A) Le logiciel LEOCAD permet d'exporter au format .obj en utilisant le menu FILE + EXPORT + WAVEFRONT
   B) Le logiciel Blender permet d'importer/exporter un document au format .stl ou .obj afin de produire et/ou modifier des pièces.

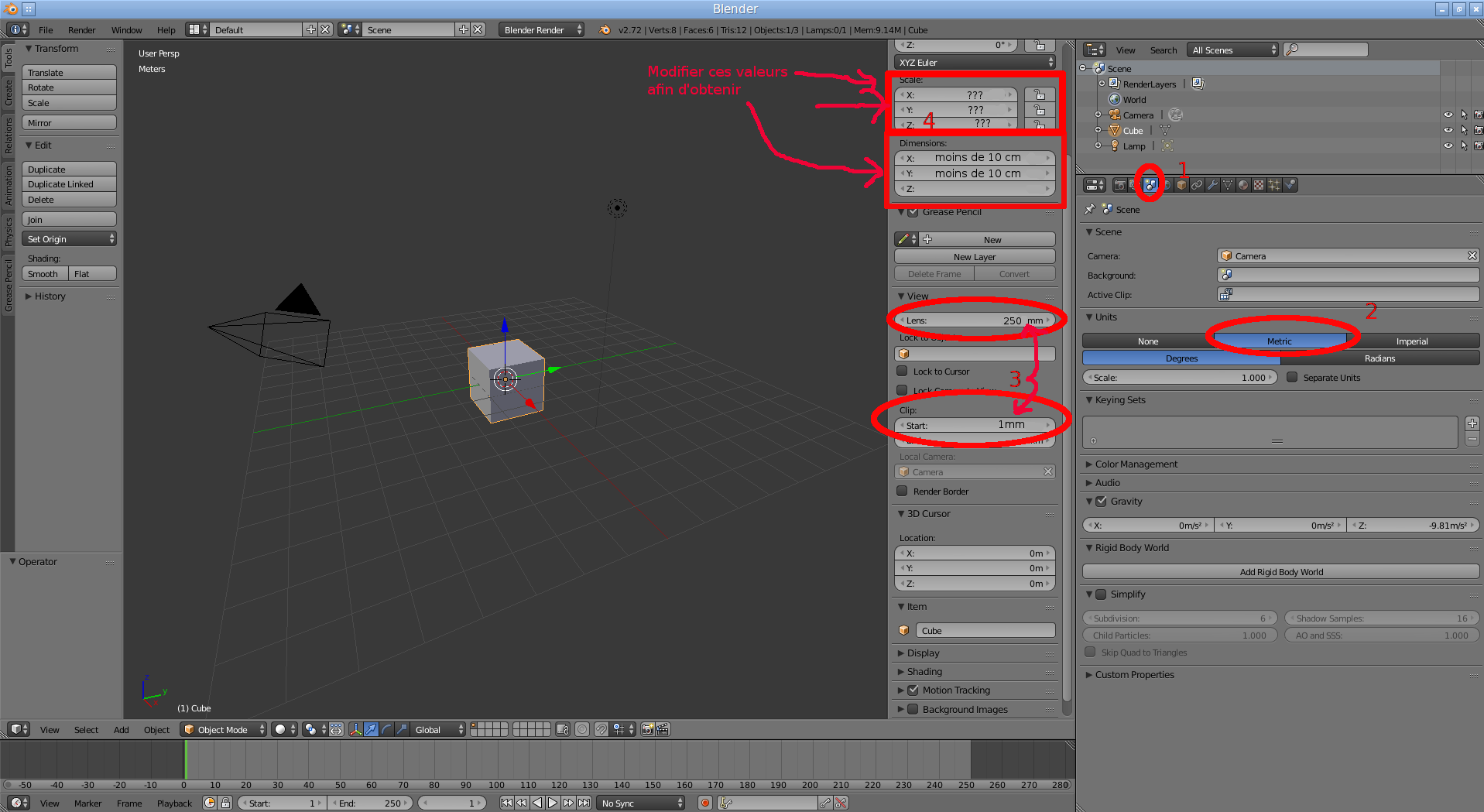

   Si vous utilisez blender pour construire votre objet, il est fortement suggéré d'afficher les mesures des objets en "Metric" en utilisant l'onglet SCENE et le bouton "METRIC de la section UNITS" et d'appuyer la touche N afin d'afficher les mesures des objets en X Y et Z et d'exporter votre objet au format .stl.
   Voir image ci-dessous :



   C) Le logiciel CURA est utilisé pour redimensionner et imprimer votre pièce et supporte l'utilisation de fichiers .stl , .obj , .dae et .amf D) Pour les pièces au format .scad, installez OPENSCAD en tapant dans le terminal :
   sudo apt-get install openscad
   Procédure :
   a) Lancez openscad
   b)Ouvrez votre pièce
   c) Appuyez sur la touche F6
   d) utilisez le menu DESIGN + EXPORT TO STL



   ATTENTION : Pour les pièces au format .stl, vous pouvez ouvrir directement ces pièces dans CURA ou utiliser les logiciels freecad (À ne pas faire au local c212 ) sudo apt-get install freecad ou blender pour les ouvrir (Voir l'activité no 77522 no C )

   Sur ce site, on vous présentera 20 outils Mac, Linux , Windows, et outils en ligne pour visualiser des fichiers .stl.



   Sur ce site, on vous présentera 7 outils d'édition de fichiers .stl : FreeCAD, SketchUp, Blender, MeshMixer, MeshLab, 3D Slash et SculptGL.



   Sur ce site, on vous présentera 20 logiciels utiles pour l'impression 3D.



   Sur ce site, on vous présentera plusieurs sites qui vous permettront de télécharger des fichiers .stl



   À ne pas faire au local c212 : Notez que pour installer FREECAD sous Debian Crunchbang , il faut installer la version Windows sous wine en tapant dans le terminal :
   wget http://ladifference.info/i/images//partageeleve//pierre_morissette_freecad_0.7.2072_installer.msi.zip && unzip pierre_morissette_freecad_0.7.2072_installer.msi.zip && rm pierre_morissette_freecad_0.7.2072_installer.msi.zip && wine msiexec /i FreeCAD_0.7.2072_installer.msi



4. Consultez un des ces sites afin de trouver des pièces LEGO prêtes à être imprimer (choisissez OBLIGATOIREMENT une PETITE pièce). Cette pièce sera au format .stl (le bon format = ouvrir avec cura, le logiciel qui préparera votre fichier pour l'impression):


   1. http://www.thingiverse.com
   2. https://www.youmagine.com/
   3. https://all3dp.com/best-sites-free-stl-files-3d-printing/
   4. https://www.yeggi.com/
   5. https://www.yobi3d.com/q/mindstorm
   6. http://www.3dcontentcentral.com (inscription obligatoire)




   ou


   Lancez le logiciel leocad en tapant dans le terminal afin de sélectionner un PETITE pièce:
   wine /home/cb/.wine/drive_c/Program\ Files/LDraw/LeoCAD/LeoCAD.exe
   Si vous désirez créer des alias vers les logiciels leocad, Mlcad et ldfind sous wine, tapez dans le terminal :

   echo "alias leocad='wine /home/cd/.wine/drive_c/Program\ Files/LDraw/LeoCAD/LeoCAD.exe'" >> /home/cb/.bashrc && echo "alias ldfind='wine /home/cb/.wine/drive_c/Program\ Files/LDraw/LDFind/LDFind.exe' " >> /home/cb/.bashrc && echo "alias mlcad='wine /home/cb/.wine/drive_c/Program\ Files/LDraw/MLCad/MLCAD.exe' " >> /home/cb/.bashrc


5. À faire au local c212 si vous avez utilisé LEOCAD :
   Enregistrez votre pièce au format .ldr


6. À faire au local c212 si vous avez utilisé BLENDER :
   IMPORTANT : si votre production est composé de plusieurs objets non reliés, faites une base de support qui supportera vos objets
   Enregistrez votre pièce au format .blend
   Exportez votre pièce au format .stl
   Notez que si votre projet contient plus d'une pièce, sélectionnez toutes vos pièces avant d'exporter


7. À faire au local c212 si vous avez utilisé LEOCAD :
   Exportez cette pièce au format wavefront .obj


8. À faire au local c212 si vous avez utilisé MLCAD :
   Enregistrez votre pièce au format .ldr


9. À faire au local c212 si vous avez utilisé MLCAD :
   Ouvrez avec LEOCAD votre fichier .ldr et exportez cette pièce au format wavefront .obj


10. Notez que si vous désirez modifier votre pièce
    1. Lancez le logiciel blender
    2. Ouvrez/Importez votre pièce dans blender
    3. Apportez les modifications à votre pièce
    4. Exportez votre pièce au format .stl



11. À faire au local c212 :
    Installez le logiciel CURA (version linux) à partir du site https://software.ultimaker.com/?show=




12. À faire au local c212 :IMPORTANT

    Installez les configurations de l'imprimante en tapant dans le terminal
    rm -rf ./.cura && wget http://ladifference.info/i/images//profPierreMorissette/3dprinter/cura.zip && unzip ./cura.zip && rm ./cura.zip


13. À faire au local c212 :IMPORTANT

    Lancez CURA, en tapant cura dans le terminal

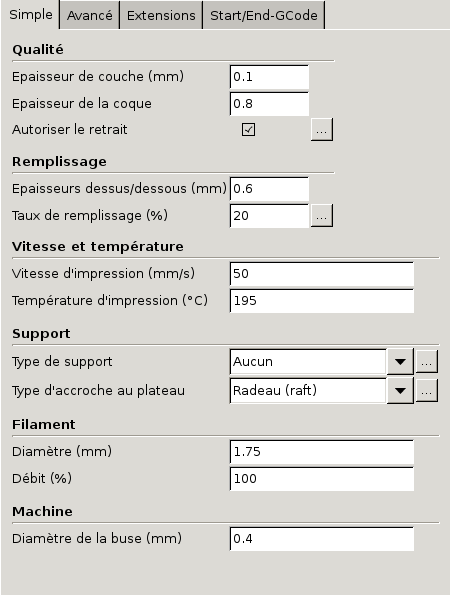

14. À faire au local C212 : Réglages manuels de la configuration de l'imprimante : Au premier lancement, la configuration du logiciel sera nécessaire en fonction du modèle d'imprimante utilisé. Effectuez les réglages suivants :
    Sélectionnez l'imprimante AUTRE + RIDGID3D

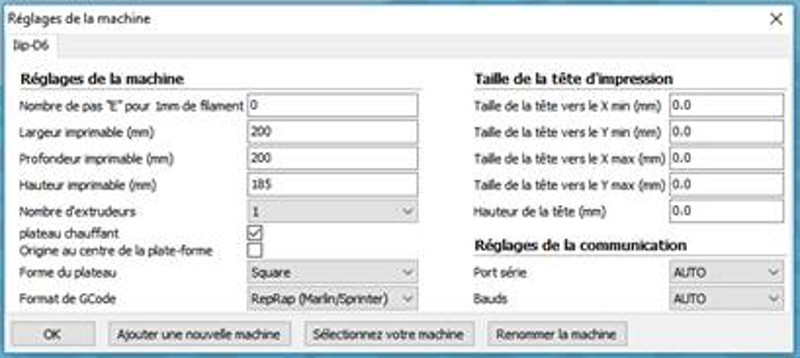

    Sélectionnez ensuite le menu MAHCINE + RÉGLAGES MACHINE et effectuez les réglages suivants :



15. Consultez au besoin ces tutoriels vidéos sur l'utilisation du logiciel CURA


16. À faire au local c212 :
    Ouvrez votre pièce avec CURA


17. À faire au local c212 :
    Faites un clic-droit + Centrer la pièce sur la plate-forme


18. À faire au local c212 :
    Au besoin , appliquez une rotation sur la pièce afin de la mettre à plat


19. À faire au local c212 :
    IMPORTANT : dimensionnez votre pièce aux dimensions désirées


20. À faire au local c212 :
    Faites une capture-écran-image de votre pièce (en affichant la durée d'impression)


21. À faire au local c212 :
    Assurez-vous d'avoir inscrit les bons réglages pour l'imprimante et utilisez le menu SAVE GCODE et enregistrez votre pièce au format .gcode


22. Sous la supervision de l'enseignant, placez votre fichier .gcode sur la carte SD de l'imprimante et imprimez votre pièce en utilisant l'imprimante 3D


23. Validez le bon fonctionnement de votre pièce.


24. Téléchargez votre image et vos documents .stl, .gcode .ldr, .obj et/ou .dat dans votre espace de téléchargement
25. Ajoutez une page à votre portfolio en affichant l'assistant HTML ainsi que la directive 103071


26. Inscrivez dans le champ titre : Utilisation de Blender Leocad, Ldraw, povray, cura et Lego Digital Designer et imprimante 3D


27. Sélectionnez la section : MODULE Robotique Divers


28. Sélectionnez la matière : informatique


29. Inscrivez dans le champ no de la directive : 103071


30. Inscrivez dans votre page le titre de niveau 1 : Utilisation de Ldraw et imprimante 3D


31. Insérez le nom de votre pièce


32. Ajoutez un LIEN vers le fichier .dat


33. Ajoutez un LIEN vers le fichier .ldr


34. Ajoutez un LIEN vers le fichier .obj


35. Ajoutez un LIEN vers le fichier .gcode


36. Ajoutez un LIEN vers le fichier .stl


37. Insérez votre Capture-écran-IMAGE


38. Insérez votre code de validation


39. Visualisez votre page et apportez des modifications au besoin.
