Présentation

Dans cette activité, vous allez créer un jeu avec le logiciel Blender.

La valeur de cette activité pourra varier entre 5 points et 50 points en fontion de la qualité-difficulté du travail présenté.

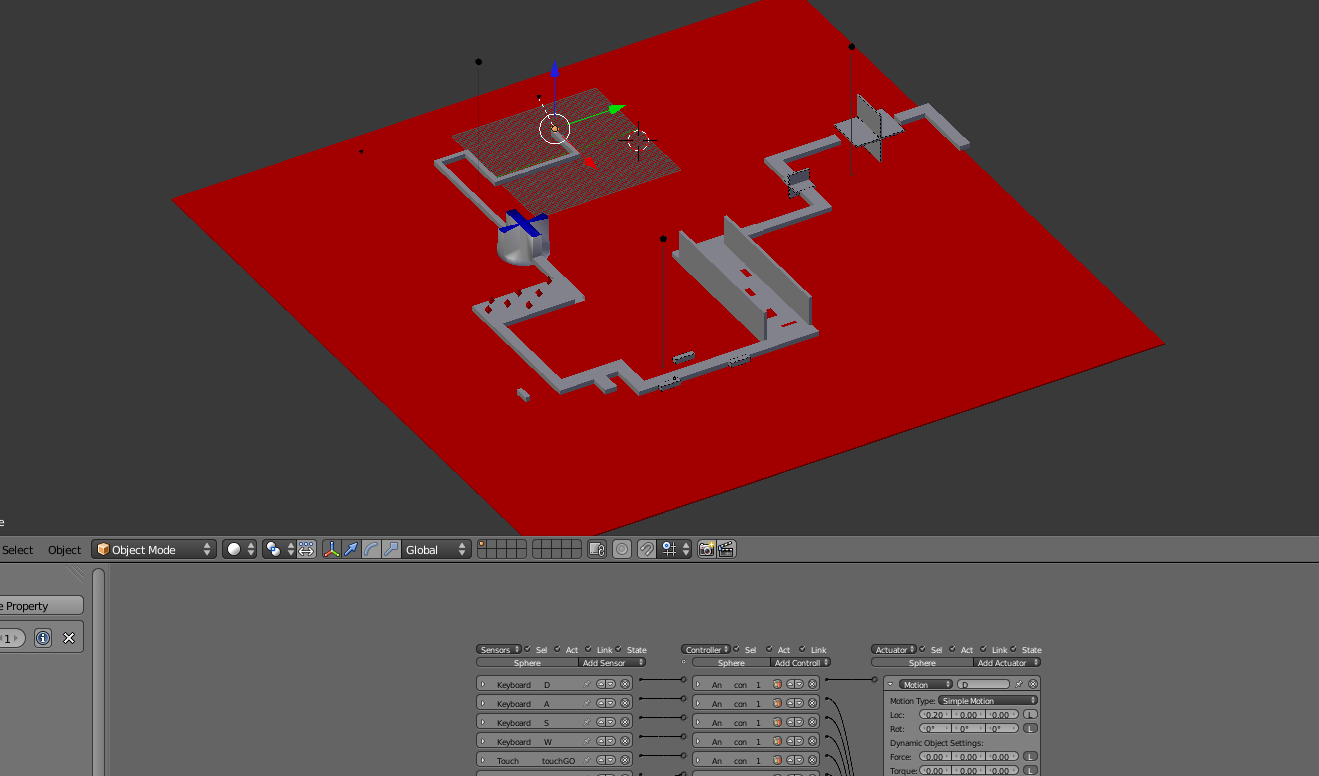

Exemple d'un jeu de type parcours à obtacles produit par un élève (Jeremy Glavac ):

Pour les élèves du cours robotique, les deux jeux à créer sont :
A)Le robot et le labyrinthe
B)Le robot-bolide et le parcours

Les étapes de réalisation de ces jeux vous seront démontrées par l'enseignant en classe. Soyez donc très attentif lors de ces démonstrations!!!
Les images et mini-guides ci-dessous vous serviront d'aide-mémoire.

1. Mini tutoriel : Les déplacements linéaires :
2. Modéliser un vaisseau simple (tutoriel démo du prof):
   Voir le tutoriel/démonstration youtube

   La recette de prof pour la création du vaisseau

   1. 1 (vue de face)
   2. Clic droit sur le cube + delete
   3. Add Mesh Cone
   4. Appuyez la touche N et assurez-vous que les réglages de rotation soient 0 en x,0 en y et 0 en z
   5. TAB + A
   6. CTRL TAB FACE pour sélectionner la surface de base du cône (clic droit)
   7. E + X + 2 + Ctrl z + Ctrl z + enter
   8. A
   9. CTRL TAB FACE pour sélectionner une aile
      (IMPORTANT : assurez-vous de sélectionner une aile dans un des axes)
   10. E + Y (ou X ou Z selon l'axe choisi) + 1 + enter
   11. A + sélectionnez l'aile opposée
   12. E + Y (ou X ou Z selon l'axe choisi) + -1 + enter
   13. A + CTRL TAB EDGE pour sélectionner l'arête du coin de l'aile du côté avant du vaisseau
   14. G + Y (ou X ou Z selon l'axe choisi) + -1 (ou 1) + enter
   15. A + CTRL TAB EDGE pour sélectionner l'arête du coin de l'aile du côté avant du vaisseau de l'autre côté
   16. G + Y (ou X ou Z selon l'axe choisi) + 1 (ou -1) + enter
   17. Bouton KNIFE + Clic Clic +_ enter pour tracer le hublot côté bas
   18. Bouton KNIFE + Clic Clic +_ enter pour tracer le hublot côté haut
   19. TAB + MATERIAL + NEW + DIFFUSE
   20. TAB + CTRL TAB FACE + MAJ clic droit sur chacune des facettes du hublot
   21. MATERIAL + "+" + NEW + Diffuse + Assign
   22. TAB + Smooth
   23. 0
   24. Positionnez le vaisseau dans la camera (touches g et r)
   25. F12 + F3 pour enregistrer l'image vaisseau.png
   26. File + Save pour enregistrer le fichier vaisseau.blend
3. Déplacement du vaisseau dans un jeu : Les déplacements en rotation :
   ( * )
4. Collision et fin du jeu (ou atteindre le niveau 2) ( ):


5. Le mouvement perpétuel ( ):
   Étape 1 : Création de l'animation :

   Étape 2 : Assignation du mouvement perpétuel:

   Étape 3 : Création de la scène et du personnage (déplacements)

6. L'ouverture automatique de portes :
   Étape 1 : Création de l'animation sur la porte :


   Étape 2 : Création du détecteur de proximité sur la porte :


   Étape 3 : création des touches de déplacement de votre personnage :

7. Faire suivre la camera
   1. Utilisez votre fichier vaisseauc.blend ( * )
   2. Ajoutez plusieurs Mesh- sphere + mesh-cube + mesh-cylindre + mesh-cone dans votre scene 3D
   3. 0 (vue de camera)
   4. En mode Objet
   5. Sélectionnez la caméra
   6. Appuyez la touche N
   7. Réglez la position de la camera (bloc location) selon votre goût afin de suivre le vaisseau
   8. Sélectionnez la caméra + Majuscule + clic droit votre objet (vaisseau)
   9. Touche CTRL + P : Set Parent to 0bject
   10. Numpad 0 (view camera)
   11. P pour lancer le jeu
   12. Enregistrez le vaisseau sous le nom vaisseaug.blend
   13. Faites une capture écran illustrant la fenêtre 3D (nommée cette image sous le nom vaisseaug.png )
8. Modéliser un robot
9. Animer notre robot (utilisation des bones)

   1. En mode OBJET-SOLIDE, créez les pièces
   2. En mode OBJET-WIREFRAME, ajoutez et positionnez une armature (os)
   3. En mode EDIT-WIREFRAME, Extrusion et positionnement de l'os
   4. En mode POSE-WIREFRAME, clic majuscule clic pour sélectionnez une pièce et son os
   5. CTRL + P + "Set parent to object with Envelop Weights"
   6. TOUCHE A pour désélectionner
   7. Répétez les points précédents pour associer l'autre os et l'autre pièce
   8. Dans la zone TIMELINE, réglez END à 20
   9. AU Frame 1, Sélectionnez un os et appliquez une rotation
   10. Appuyez la touche i + LocRotScale
   11. Dans la zone TIMELINE, allez au frame 20
   12. Modifiez la rotation de votre os
   13. Appuyez la touche i + LocRotScale
   14. Appuyez les touches ALT + A afin de valider votre mouvement
   15. Appuyez la touche ÉCHAP pour quitter
10. Fabrication d'un canon : étape 1 (tutoriel complet ICI)
    1. En mode blender GAMES
    2. Utilisez votre fichiers vaisseauG.blend ( * ) et enregistrez-le sous le nom vaisseauj.blend
       ou
       En mode EDIT, créez le canon (un rectangle) en déformant le cube
    3. Sélectionnez votre vaisseau et nommez-le "vaisseau"
    4. EN MODE OBJET, ajoutez au bout du vaisseau ou du canon un EMPTY SPHERE et nommez-le "ebullet"
    5. Sélectionnez la caméra + Majuscule + clic droit votre objet (vaisseau)
    6. Touche CTRL + P : Set Parent to 0bject
    7. Menu ADD + MESH + UV SPHERE et nommez-le "sbullet"
    8. S pour redimensionner plus petit
    9. Sélectionnez le vaisseau + Fenêtre Logic Editor
       Sensor KEYBOARD Spacebar
       Controller - AND
       Acutator - Edit Object - add Object - Sphere(sbullet)
    10. Sélectionnez la sphère-sbullet + Fenêtre Logic Editor
        Sensor - Always
        Controller - AND
        Acutator - Motion Simple Motion - Loc Z 2
    11. Si vous utilisez votre vaisseau, ne pas faire cette directive sinon sélectionnez le rectangle + Fenêtre Logic Editor
        Sensor - Keyboard - flèche gauche
        Controller - AND
        Acutator - Simple Motion - Rot z 2
    12. Si vous utilisez votre vaisseau, ne pas faire cette directive sinon sélectionnez le rectangle + Fenêtre Logic Editor
        Sensor - Keyboard - flèche droite
        Controller - AND
        Acutator - Simple Motion - Rot z -2
    13. Sélectionnez la Sphère-sbullet
        Onglet Physics + Rigid Body + Collision bounds + Create obstacles
    14. Sélectionnez la Sphère-sbullet : touche M et sélectionner un autre claque
    15. Allez sur le calque 1, Clic droit sur le Empty, Majuscule Clic droit sur le vaisseau + CTRL+P +"SET PARENT TO OBJECT"
    16. Cliquez dans la fenêtre 3D et appuyez sur la touche P pour tester votre jeu
    17. Appuyez sur la touche ESCAPE afin de quitter votre jeu
    18. Apportez les modifications au besoin
    19. Enregistrez votre vaisseua sous le nom vaisseauj.blend
    20. Faites une capture écran illustrant la fenêtre 3D et la fenêtre Logic Editor (nommée cette image sous le nom vaisseauj.png )
11. Faire disparaître un objet au contact d'un autre objet
    1. En mode blender GAMES
    2. Utilisez votre fichier vaisseauj.blend (*)
    3. Menu ADD + MESH + Cube et nommez ce cube "satellite1"
    4. Réglez la position de ce cube en position désirée
    5. Sélectionnez la sphère et nommez-la "bullet" et dans l'ONGLET PHYSICS
       -dynamic actor
       -collision bounds
       -create obstacle
    6. Sélectionnez le Satellite1 et dans l'ONGLET PHYSICS
       -sensor
       -detect actors
       -create obstacle
    7. Sélectionnez le satellite1 + Fenêtre Logic Editor

       -Add sensor collision
       -Add Controller ET et reliez au "sensor"
       - Add Actuator EDIT OBJECT + END OBJECT et reliez au "controller"
    8. Répéter les opérations précédentes afin de créer deux autres satellites nommées "satellite2" et "satellite3"
    9. Touche P pour tester le jeu
12. Saisir du texte dans Blender Game Engine
13. Modelage d'une quille pour un jeu de bowling
14. Création et utilisation d'un compteur

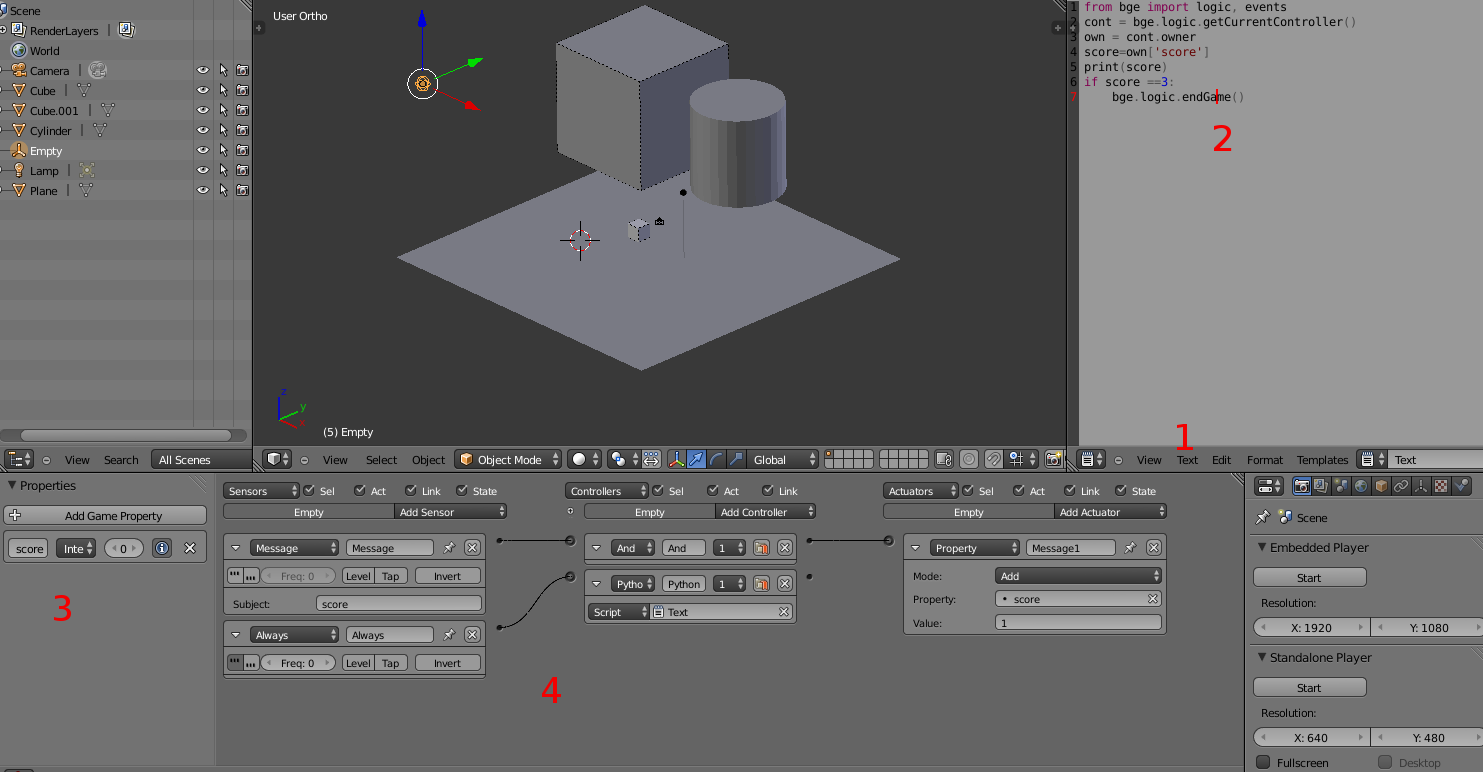

    Voir image suivante :
    1. Utilisez votre fichier vaisseauk.blend
    2. Ajoutez un "empty sphere" , nommez-le score et sélectionnez-le
    3. Dans la fenêtre "logic editor" , ajoutez un "Game Property" nommé score et cliquez le i bleu
    4. Sélectionnez le menu GAMES + Show Debug Properties
    5. Dans la fenêtre "logic editor", ajoutez un "Sensor" de type "Message" ayant comme sujet "score"
    6. Dans la fenêtre "logic editor", ajoutez un "Controler AND" et reliez
    7. Dans la fenêtre "logic editor", ajoutez un "Actuator Property : Mode Add, Property Score, value 1"
    8. Dans l'onglet TEXT EDITOR, sélectionnez Text + Create Text Block et nommez ce script score
    9. Écrivez ce script dans ce bloc en respectant les indentations


       from bge import logic, events
       cont = bge.logic.getCurrentController()
       own = cont.owner
       score=own['score']
       if score ==3:
       	bge.logic.endGame()

    10. Dans la fenêtre "logic editor", ajoutez un "Controler PYTHON" et sélectionnez le script score
    11. Dans la fenêtre "logic editor", connectez le SENSOR MESSAGE à ce controleur

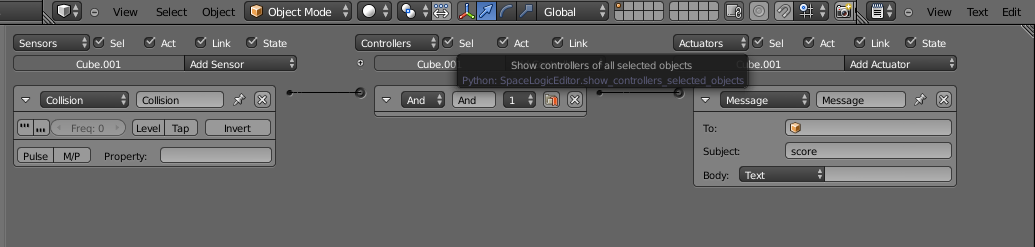

    12. Sélectionnez votre satellite1 :
        Voir image suivante :
    13. Dans la fenêtre "logic editor", ajoutez au "Sensor COLLISION" et au "Controler AND" un "ACTUATOR MESSAGE" ayant comme sujet : score
    14. Effectuez les mêmes assignations sur chacun de vos satellites
    15. Répétez pour le satellite2 et satellite3
15. Indicateur de fin de partie-victoire
    Voir image suivante :
    1. Utilisez votre fichier vaisseaun.blend
    2. Ajoutez sur le calque 3, un "text" , nommez-le "twin"
    3. En mode EDIT, remplacez le texte par "Victoire"
    4. Au besoin, utilisez l'onglet Text afin de modifier les paramètres EXTRUDE et DEPTH
    5. Retournez en mode OBJET et sélectionnez le menu OBJET + CONVERT TO MESH...
    6. Retournez au calque 1 et sélectionnez votre objet empty nommé "score"
    7. Tapez la touche N et réglez les coordonnées X, Y et Z aux mêmes valeurs que celles de l"objet EMPTY nommé "ebullet"
    8. Dans la fenêtre TEXT EDITOR, remplacez le script



       from bge import logic, events
       cont = bge.logic.getCurrentController()
       own = cont.owner
       score=own['score']
       if score ==3:
       	bge.logic.endGame()


       par



       from bge import logic, events

       def main():

           cont = bge.logic.getCurrentController()
           own = cont.owner

           score=own['score']
           twin=cont.actuators["twin"]

           if score==3:
               cont.activate(twin)



       main()


    9. Dans la fenêtre LOGIC EDITOR, ajoutez un ACTUATOR EDITOBJET nommé "twin" : Add Object + twin
    10. Testez votre jeu
    11. Enregistrez votre fichier sous le nom vaisseauo.blend
16. ... à suivre ...

Découvrez le jeu Yo Frankie réalisé avec Blender
