Algodo est un autre simulateur de physique disponible pour windows et Mac
Algodoo peut également être utilisé pour la création de jeux.
Pour une démonstration, tapez dans le terminal : vlc http://chene-bleu.info/i/ladifference//barrefixe.mpeg
Si vous désirez l'utiliser sous Linux, installez le logiciel sous wine ou utilisez le système windows installé sous virtualbox.
5 points seront alloués pour chacun des tutoriels réalisés.
Vous pouvez répéter plus d'une fois cette activité en réalisant un tutoriel différent pour chacune des activités présentées.
La valeur de chacun des travaux présentés pourra varier entre 3 et 5 points en fonction de la difficulté du travail réalisé.
wget http://chene-bleu.info/i/ladifference//algodoo_2_1_0-win32.exe && wine ./algodoo_2_1_0-win32.exe && echo "alias algodoo='wine ~/.wine/drive_c/Program\ Files/Algodoo/Algodoo.exe'" >> /home/cb/.bashrc
Si cette version ne fonctionne pas, alors utilisez :
Défi no 1 : créez un personnage qui marche en utilisant les touches du clavier
Tutoriel du prof : Le gymnaste :
Une option intéressante serait d'ajouter une articulation (moteur rotatif) aux épaules et d'y assigner 2 autres touches de contrôle.
Pour une démonstration, tapez dans le terminal : vlc http://chene-bleu.info/i/ladifference//barrefixe.mpeg
Le moment d'une force, c'est sa tendance à faire tourner. Pour faire tourner un corps rigide autour d'un axe fixe, il faut que soit appliquée une force exerçant un moment de force t (tau) par rapport à cet axe.
Le moment de force est calculé selon la formule suivante :
t = r F ou t est le moment de force
r est la rayon
F est la force perpendiculairement appliquée
Ainsi, selon ces explications, répondez aux questions suivantes :
A) Identifiez deux forces appliquées sur le gymnaste ?
B) Dans l'équation t = r F, quelle est la variable utilisée dans cet exercice pour augmenter ou réduire la quantité de rotation produite sur le gymnaste?
C) Comment arrivez-vous à modifier cette valeur dans votre scène (quelles sont les actions du corps du gymnaste qui permettent d'augmenter ou de réduire la quantité de rotation)?
IMPORTANT : faites une démonstration à l'enseignant qui vous fournira un code de validation à inscrire dans votre page de travail.

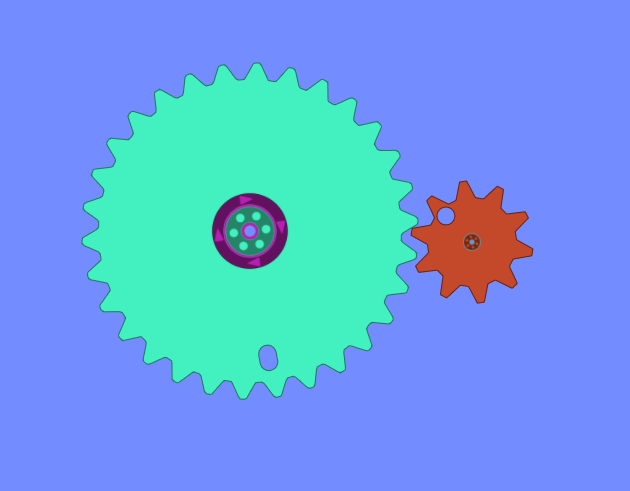

Les roues dentées :
Étapes de réalisation:
Construisez une roue dentée de 30 dents
Assignez à son pivot un moteur rotatif de vitesse 4 rpm
Construisez une roue dentée de 10 dents
La condition obligatoire pour que deux roues dentées puissent engrener est
que la taille de la dent doit être la même dans les deux cas. Cela veut dire
que le pas de l’engrenage doit avoir aussi la même valeur dans les deux cas.
De cette affirmation on déduit que le module (m) de deux roues dentées
doit être de la même valeur pour qu’elles engrènent correctement.
Source :http://alhakentecn.wikispaces.com/file/view/Syst%C3%A8mes+de+transmission+et+transformation+des+mouvements.pdf la valeur m est calculée selon la formule suivante :
m = d / z
ou m est le module
d est le diamètre de la roue
z est le nombre de dents
Ainsi, afin d'obtenir deux roues dentées qui puissent engrener, vérifiez que le diamètre de la grande roue soit 3 fois le diamètre de la petite roue
Afin de mesurer le diamètre de vos roues, installez et utilisez le logiciel kruler : sudo apt-get install kruler
Indiquez dans votre page:
Module de la grande roue = diamètre de la grande roue / 30 = ___ / 30 = ____
Module de la petite roue = diamètre de la petite roue/ 10 = = ___ / 10 = ____
Déplacez la petite roue de façon à engrener les dents des roues
Utilisez la gomme à effacer afin d'identifier une dent sur chacune des roues
Faites fonctionner votre système en comptant le nombre de tours effectués par chacune des roues
Répondez ensuite à ces questions :
A) Que déduisez-vous en comparant le nombre de tours de roues effectuées par chacune des roues?
B) Écrivez cette réponse sous forme d'équation mathématique en remplaçant les données A, B, C et D suivantes :
A / b = C / D
utilisez la convention de nommage suivante :
TGR : nombre de tours effectués par la grande roue
TPR : nombre de tours effectués par la petite roue
ndgr : nombre de dents de la grande roue
ndpr : nombre de dents de la petite roue
Voici des suggestions de jeux/simulations possibles à réaliser :
Course de voitures ou de bateaux
Parcours à obstacles
Machine à boules
simulateur du fonctionnement d'une écluse
simulateur du fonctionnement d'un moteur à 4 temps avec soupapes
